差圧センサー: 最新のエンジニアリング用途での精度の向上

差圧センシングの基本的な役割

数え切れないほどの産業および技術プロセスの中心には、圧力差を測定し制御する必要性があります。あ 差圧センサー は、2 点間の圧力差を測定するために設計された特殊な装置です。この一見単純な機能は、大規模な建物の HVAC システムの安全性の確保から医薬品製造における濾過システムの効率の監視に至るまで、さまざまな分野にわたる複雑な運用の基礎です。それぞれ真空または大気圧に対する相対的な圧力を測定する絶対圧センサーまたはゲージ圧センサーとは異なり、差動センサーは 2 つの特定のポート間の差異に焦点を当てます。この機能は、流量、密閉タンク内の液面、フィルター状態の監視を含むアプリケーションにとって重要です。これらのセンサーが提供する精度により、システムは最高の効率で動作し、エネルギー消費が削減され、潜在的な機器の故障が防止されるため、現代のエンジニアリング環境において不可欠なものとなっています。

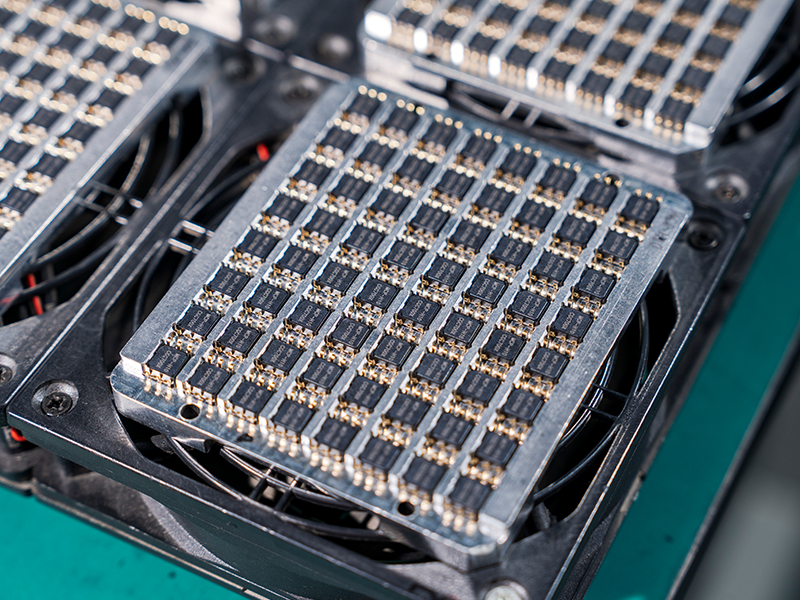

MCP7XXXDP、MCPV7XXXDP 差圧センサ

主要な用途と技術的選択

差圧センサーの多用途性は、その幅広い用途によって実証されています。これらのユースケースを理解することは、その重要性を理解するための第一歩であり、エンジニアの選択プロセスの指針となります。

重要なシステムの監視

これらのセンサーの最も重要な役割の 1 つは、システムの健全性と安全性を継続的に監視することです。これらは、運用上の障害に対する防御の第一線として機能します。

クリーンルームと HVAC の効率を確保

製薬のクリーンルーム、半導体製造施設、病院の手術室など、空気の純度が最も重要な環境では、特定の圧力差を維持することは交渉の余地がありません。正の差圧により、ろ過されていない空気がクリーン スペースに入るのが防止されますが、隔離室では負圧により汚染物質が含まれます。 差圧センサー for cleanroom monitoring は、センサーがリアルタイム データをビル管理システムに提供し、圧力が設定値から逸脱するとアラームをトリガーする重要なアプリケーションです。この継続的な監視により、厳しい規制基準への準拠が保証され、製品と人員の両方が保護されます。単純な圧力スイッチと比較して、連続出力センサーは予知保全に使用できる傾向データを提供し、重大な問題になる前に段階的なフィルターの詰まりを特定します。

産業プロセスの保護

空気システムを超えて、これらのセンサーは液体ベースのプロセスにとって重要です。これらは、油圧システム、冷却水ループ、燃料ラインのフィルターの状態を監視するために広く使用されています。フィルターが粒子状物質を収集すると、フィルター全体の圧力損失が増加します。差圧センサーはこの低下を正確に測定し、フィルターの清掃または交換が必要な時期に信号を送ります。これにより、予期せぬダウンタイムが防止され、バイパスされた汚染物質による損傷から下流の機器が保護され、メンテナンス スケジュールが最適化されます。固定された時間スケジュールでフィルターを交換するという代替方法は、多くの場合無駄であり、時期尚早に交換したり、最悪の場合フィルターの詰まりによりシステムのシャットダウンを引き起こす可能性があります。

アプリケーションに適したセンサーの選択

適切な差圧センサーを選択することは、画一的なプロセスではありません。精度、信頼性、寿命を確保するには、アプリケーション固有の要求を注意深く分析する必要があります。

パフォーマンス仕様の理解

センサーをタスクに適合させるには、主要な仕様を評価する必要があります。これらには次のものが含まれます。

• 圧力範囲: センサーが測定するように設計された最大差圧。潜在的なスパイクを含む、予想される動作圧力を包含する範囲を選択することが重要です。
• 精度: 多くの場合、フルスケール出力のパーセンテージとして表され、これはセンサーの読み取り値が実際の圧力値にどれだけ近いかを定義します。高精度のアプリケーションには高い精度が求められます。
• 出力信号: 一般的な出力には、アナログ (4 ～ 20 mA、0 ～ 5 V、0 ～ 10 V) およびデジタル (I2C、SPI) が含まれます。選択は、既存のデータ収集または制御システムとの互換性によって異なります。
• メディアの互換性: センサーの接液材料 (測定対象の媒体と接触する材料) は、腐食や劣化を避けるために液体またはガスと適合する必要があります。

たとえば、エンジニアが次のことを探しているとします。 HVAC用低差圧センサー これらのシステムはドリフトを最小限に抑え、長年にわたって一貫したパフォーマンスを必要とするため、非常に低い圧力範囲 (例: 水柱 0 ～ 1 インチ)、その低い範囲での高精度、および優れた長期安定性を備えたセンサーを優先します。

センサー技術の比較

さまざまなセンシング技術には、明確な利点と制限があります。最も一般的な 2 つのタイプは、容量性センサーとピエゾ抵抗性センサーです。

静電容量センサーは、ダイヤフラムと固定電極の間の静電容量の変化を検出することによって圧力を測定します。圧力によってダイヤフラムが変形すると、静電容量が変化し、この変化が電気信号に変換されます。ピエゾ抵抗センサーは、ダイヤフラムに接着されたひずみゲージを使用します。圧力によって引き起こされるひずみによってゲージの電気抵抗が変化し、それが測定されます。次の表は、主な違いをまとめたものです。

したがって、 エネルギー監査用の高精度 dp センサー エネルギー損失に関連する微小な圧力変化を検出するには、静電容量センサーの安定性と感度の恩恵を受ける可能性があります。逆に、 工業用濾過用の頑丈な差圧トランスミッタ 圧力スパイクや過酷な環境に対応できる堅牢なピエゾ抵抗モデルの方が適している可能性があります。

設置と長期信頼性

最適なセンサーも、正しく取り付けられないとパフォーマンスが低下します。信頼できるデータを取得するには、適切な設置と長期的な健康状態に重点を置くことが重要です。

インストールのベストプラクティス

設置エラーは、測定の不正確さの一般的な原因です。この段階で細部に注意を払うことは、センサーのライフサイクル全体にわたって大きな利益をもたらします。主な考慮事項は次のとおりです。

• 向き: 多くのセンサーは取り付け位置に敏感です。液体サービスの場合、気泡が排出できるようにすること、または導圧管内に凝縮水が溜まるような方法でセンサーが取り付けられていないことを確認することが重要です。
• 導圧線: プロセスをセンサーに接続するチューブは、正しいサイズと配線でなければなりません。長くて直径の小さいラインでは、測定に大幅な遅れや減衰が生じる可能性があります。ラインは、ガス (液体用途の場合) または液体 (ガス用途の場合) のトラップを防ぐために傾斜する必要があります。
• 脈動減衰: 圧力脈動が大きいシステム (ポンプの近くなど) では、センサーを保護し、安定した読み取り値を提供するためにスナバーまたはその他の減衰装置が必要になる場合があります。

に関するガイダンスを探している人のために 差圧センサー installation guide 、これらの原則を理解することが基礎となります。これにより、設置によってセンサー本来の精度が損なわれないことが保証されます。

継続的なパフォーマンスの確保

一度設置したら作業は終わりではありません。長年のサービスにわたって精度を維持するには、メンテナンスへの積極的なアプローチが不可欠です。これには、信号のドリフトを補正するための既知の標準に対する定期的な校正が含まれます。また、導圧管の詰まり、漏れ、結露がないか定期的にチェックすることも含まれます。汚れた環境にあるセンサーの場合、圧力ポートの予防的な清掃スケジュールが必要になる場合があります。これらの実践を統合することにより、差圧センサーは、初期設置が完了した後も長期間にわたり、システム効率、安全性、および運用インテリジェンスをサポートする重要なデータの信頼できるソースであり続けます。
