概要

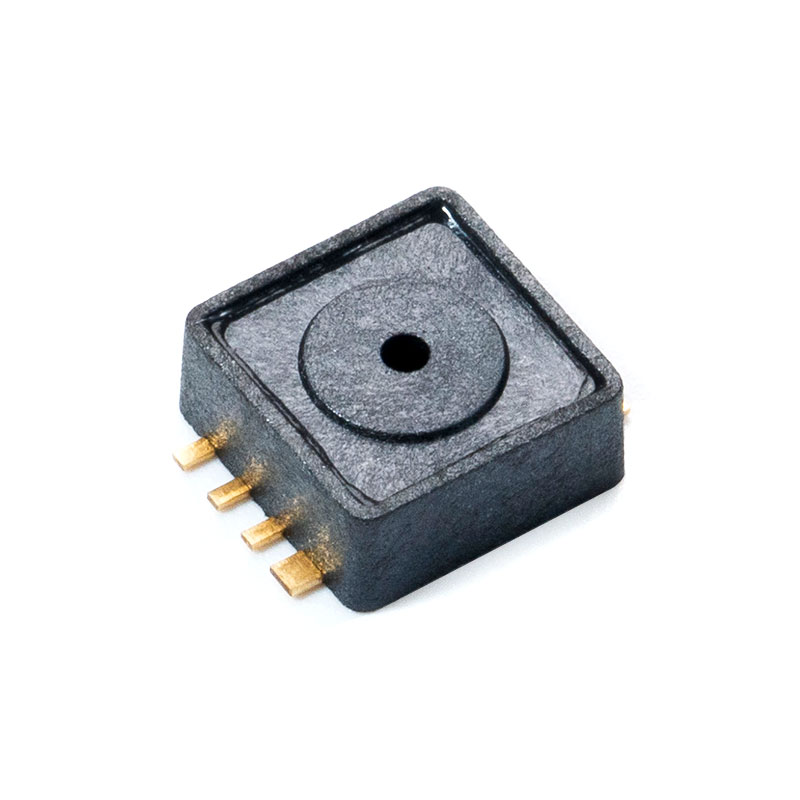

MCP-J20 シリーズ圧力センサーは、感圧素子として MEMS ピエゾ抵抗コアを使用し、周囲圧力に比例した生の信号を出力します。 16 ビット ADC を内蔵したコンディショニング チップは、高感度コンポーネントを駆動し、元の信号を増幅、温度補償し、線形化して、加えられた圧力に線形に関連するアナログ電圧出力信号を出力します。
伝達関数
 | OUT=あ×PB 注意： OUT はアナログ出力電圧であり、ボルト単位で測定されます。 P は圧力値、絶対圧力 (kPa) です。 AとBについては以下の表を参照してください。 |

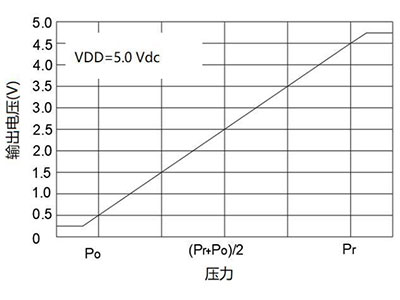

図 3.1 シミュレートされた出力伝達関数
| 製品型式 | レンジ(kPa) | 出力電圧範囲 (V) | ゲインとオフセット | |||
| ポ | 広報 | OL | ああ | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
