絶対圧力センサーとは何ですか?

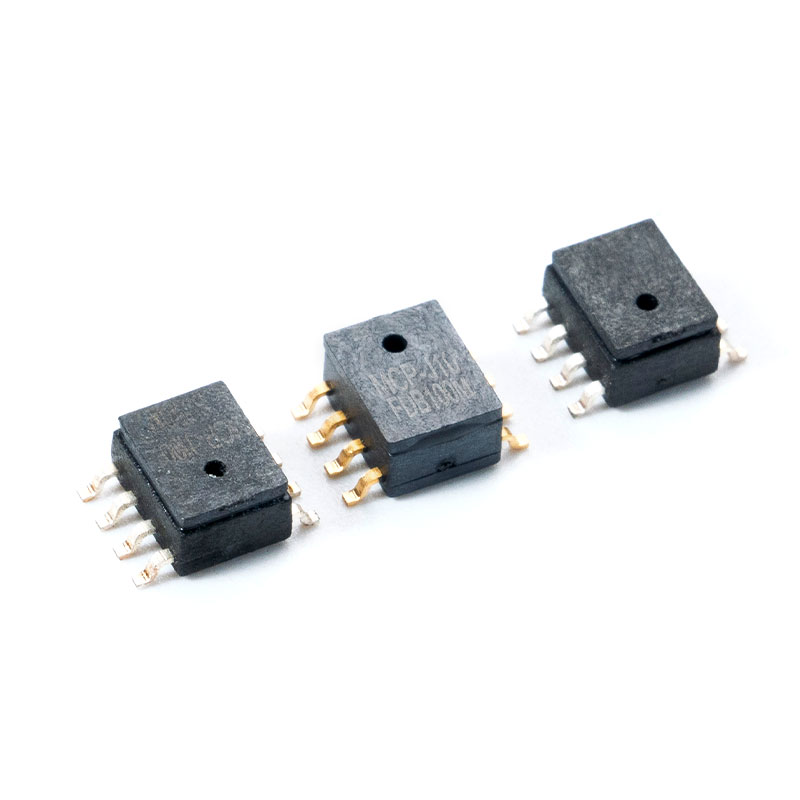

アン 絶対圧センサー は、大気圧やその他の基準圧力ではなく、完全な真空 (0 Pa) を基準にして圧力を測定するトランスデューサーです。このため、ゲージセンサーや差動センサーとは根本的に異なり、大気の変動により許容できない測定誤差が生じる用途に独自に適しています。航空宇宙高度測定から産業用 HVAC システムまで、 絶対圧力センサー 精密測定工学の基礎です。

このガイドは、動作原理や比較データから、アプリケーション固有の選択基準や低コストの実装オプションに至るまで、エンジニア、調達スペシャリスト、システム インテグレータが知っておくべきすべてを網羅しています。

1. 絶対圧力センサーはどのように機能しますか?

1.1 基本的な動作原理

アン 絶対圧センサー ほぼ完全な真空 (通常 <10-3 Pa) まで排気された密閉された基準チャンバーが含まれています。感知ダイヤフラムは通常、シリコン、ステンレス鋼、またはセラミックで作られており、片側に加えられるプロセス圧力に応じてたわみます。この機械的なたわみは、次のようないくつかの変換方法のいずれかを使用して電気信号に変換されます。

• ピエゾ抵抗 : ダイヤフラム上のひずみゲージはたわみに比例して抵抗値が変化します。高感度と低コストのため、MEMS ベースのセンサーで最も一般的です。
• 容量性 ：たわみにより振動板と固定電極間の静電容量が変化します。優れた長期安定性と低い温度ドリフトを実現します。
• 圧電 ：動圧下で電荷を発生させます。静圧ではなく、高速過渡測定に最適です。
• 共鳴 ：圧力により振動子の共振周波数が変化します。精度は高いですがコストが高くなります。

次に出力は、温度補償、ゼロ オフセット補正、信号増幅を行うオンボード ASIC 回路を通じて調整され、校正されたアナログ (0 ～ 5 V、4 ～ 20 mA) またはデジタル (I²C、SPI) 出力を生成します。

1.2 絶対値 vs ゲージ vs 差動 — 主な違い

センサーの種類の違いを理解することは、正しいシステム設計にとって重要です。ゲージセンサーは周囲の大気に対する圧力を測定し、差動センサーは 2 つのプロセス圧力を比較します。 絶対圧センサー vs gauge pressure sensor 比較すると、高度や気候が変動する環境での測定精度に影響を与える基本的な基準点の違いが明らかになります。

1.3 真空基準が重要な理由

密閉真空基準室により絶対測定が可能になります。大気に開放されたベントポートを使用するゲージセンサーとは異なり、 絶対圧センサー 気圧の変動、高度の変動、季節的な大気の変化の影響を受けません。これは、航空高度計などのアプリケーションでは交渉の余地がありません。高度での 1 hPa の圧力誤差は、最大 8.5 m の高度誤差に変換される可能性があり、これは管制空域における重要な安全マージンです。

医療用人工呼吸器や輸液ポンプでは、絶対圧力を測定することで、病院の高低差や搬送中の周囲圧力の変化による影響を受けずに薬物送達や呼吸補助が行えるようになります。

2. 絶対圧センサーとゲージ圧センサーの詳細な比較

2.1 仕様の並べての比較

を評価するとき、 絶対圧センサー vs gauge pressure sensor 、エンジニアは基準点だけでなく、主要な計測パラメータ全体で各タイプがどのように機能するかを考慮する必要があります。以下の表は、0 ～ 10 bar の範囲における同等の MEMS ベースのデバイスの一般的なデータシート仕様をまとめたものです。

2.2 絶対オーバーゲージを選択する場合

を選択してください 絶対圧センサー いつ:

• アプリケーションは、気圧が異なるさまざまな高度または場所 (モバイル機器、航空機、ドローンなど) で動作します。
• 法規制への準拠には、絶対基準 (SI 単位: パスカル) への測定トレーサビリティが必要です。これは医療および航空宇宙認証で一般的です。
• 真空モニタリングまたは大気圧以下のプロセス制御が必要です (例: 半導体製造、凍結乾燥)。
• 長期的なデータロギングには、日々の天候の変化に影響されない、安定したドリフトのないベースラインが必要です。

ゲージセンサーは、大気に対する相対圧力が関連する工学量 (タイヤの空気圧、ボイラー圧力など) となる閉ループ油圧および空気圧システムにおいて依然として好ましい選択肢です。

2.3 よくある誤解

• 誤解: 「絶対センサーは周囲温度で 0 を読み取ります。」 —そうではありません。海面では、絶対センサーの読み取り値は約 101.325 kPa です。周囲温度で 0 を読み取るのはゲージ センサーのみです。
• 誤解: 「絶対センサーは常に正確です。」 — 精度は基準タイプではなく、設計と校正に依存します。ゲージ センサーは、相対測定に関して同等以上の精度を達成できます。
• 誤解: 「大気圧を加えればゲージ センサーを絶対圧センサーに変換できる」 — これは大気圧が既知で安定している場合にのみ機能します。これでは、モバイルまたは高地でのアプリケーションでは目的が果たせません。

3. 業界別の主な用途

3.1 高度計用途の絶対圧センサー

の 絶対圧センサー for altimeter applications これは、技術的に最も要求の厳しいユースケースの 1 つです。航空機の高度計は、予測可能な気圧と高度の関係を定義する国際標準大気 (ISA) モデルに依存しています。気圧は、海面で高度が 10 m 上がるごとに約 1.2 hPa 減少します。

認定アビオニクスの場合、センサーは DO-160G 環境基準と RTCA/DO-178C ソフトウェア保証レベルを満たしている必要があります。主な仕様は次のとおりです。

• 圧力範囲: 10 ～ 110 kPa (高度 -500 m ～ ~30,000 m をカバー)
• 解像度: <1 Pa (高度解像度約 8 cm に相当)
• 温度補償：-55℃～85℃
• MIL-STD-810 に準拠した耐衝撃性と耐振動性

消費者向けのドローンと UAV は、低コストの MEMS 気圧センサー (例: 24 ビット解像度、I²C インターフェイス) を使用しており、穏やかな条件下でも ±1 m 未満の高度精度を達成しており、自動飛行制御や帰還機能には十分です。

3.2 HVAC システム用の絶対圧力センサー

で 絶対圧センサー for HVAC systems 、主な役割は、コンプレッサー回路、エア ハンドリング ユニット (AHU) の供給および戻りプレナム、およびビルディング オートメーション システム (BAS) 内の冷媒圧力を監視することです。 (差動センサーを使用する) フィルターの差圧監視とは異なり、冷媒回路管理では、圧力エンタルピー (P-H) 線図を使用して冷媒の過熱と過冷却を正確に計算するための絶対圧力が必要です。

3.3 医療機器

医療グレード 絶対圧力センサー 人工呼吸器、麻酔機、輸液ポンプ、血圧モニター、透析装置に組み込まれています。規制要件 (IEC 60601-1、ISO 80601) では、流体接触材料の生体適合性、電磁適合性 (EMC)、および厳格な校正トレーサビリティが義務付けられています。

医療用センサーの主な特徴:

• 精度: ±0.1% FS 以上、NIST トレーサブル校正付き
• 長期ドリフト: <±0.05% FS/年
• 媒体適合性: 生理食塩水、酸素、麻酔ガス混合物
• 出力: 最新の組み込みアーキテクチャに推奨されるオンボード温度補償付きデジタル (I²C/SPI)

3.4 自動車システム

自動車用途 絶対圧力センサー これには、マニホールド絶対圧 (MAP) センサー、タイヤ空気圧監視システム (TPMS、ただし通常はゲージ)、ターボチャージャーのブースト圧、および燃料タンクの蒸気圧が含まれます。 MAP センサーは、エンジン コントロール ユニット (ECU) の燃料噴射と点火時期の計算に重要です。 AEC-Q100 グレード 1 認定 (-40°C ～ 125°C)、高振動、および燃料蒸気への曝露に耐える必要があります。

• 動作範囲: 10 ～ 400 kPa 絶対圧 (最大ブーストまでのアイドル真空をカバー)
• 出力: レシオメトリック アナログ (0.5 ～ 4.5 V) または SENT デジタル プロトコル
• 応答時間: 動的エンジン イベントの場合は 1 ミリ秒未満

3.5 Arduino プロジェクト向けの低コスト絶対圧力センサー

の rise of open-source hardware has created strong demand for a 低コストの絶対圧力センサーArduino -互換性のあるソリューション。これらのセンサー (通常は I²C または SPI 出力を備えた MEMS 気圧デバイス) により、気象観測所、高度ロガー、屋内ナビゲーション、およびドローン プロジェクトを最小限のコストで実現できます。

Arduino エコシステムで使用される一般的な MEMS 絶対気圧センサーは、以下を提供します。

• 圧力範囲: 300 ～ 1100 hPa (高度 -500 m ～ ~9,000 m をカバー)
• でterface: I²C (400 kHz fast mode) or SPI
• 分解能: 24 ビット ADC、超高分解能モードで <0.18 Pa 分解能
• 電源電圧: 1.8 ～ 5 V (3.3 V ロジック互換)
• パッケージ: プロトタイピング用の LGA-8、QFN、またはブレークアウト モジュール
• 消費電流: スリープモードで <1 µA (バッテリ駆動の IoT ノードにとって重要)

4. 正しい絶対圧センサーの選び方

4.1 評価すべき主な仕様

正しいものを選択する 絶対圧センサー いくつかの仕様の側面にわたる体系的な評価が必要です。エンジニアは、過剰な仕様 (コストの増加) や過小な仕様 (現場での障害の原因) を避ける必要があります。

4.2 Arduino および組み込みシステムの選択基準

のために 低コストの絶対圧力センサーArduino または組み込みマイクロコントローラー アプリケーションでは、優先順位はインターフェイスの互換性、消費電力、フォーム ファクターに移ります。次のことを考慮してください。

• でterface voltage levels : I²C/SPI ロジック レベルが MCU (3.3 V または 5 V) と一致していることを確認します。多くの MEMS センサーは 3.3 V ネイティブです。 5 V Arduino Uno に接続する場合はレベル シフターを使用してください。
• ライブラリのサポート : Arduino ライブラリの可用性が確認されたため、開発時間が大幅に短縮されます。
• オンチップ温度センサー : ほとんどの MEMS 気圧センサーには、補償と二重機能モニタリングのための統合温度センサーが含まれています。
• サンプリングレート : 気象観測所の場合は 1 Hz で十分です。 UAV の高度維持には 25 ～ 100 Hz が必要です。
• スリープモードとスタンバイモード : コイン電池または小型 LiPo パックでの長年の動作を目的としたバッテリー駆動のアプリケーションに不可欠です。

4.3 価格とパフォーマンスのトレードオフ

の cost of an 絶対圧センサー 精度、認証、メディア互換性、およびパッケージングを備えています。これらのトレードオフを理解することは、調達チームやシステム設計者が予算とエンジニアリング要件のバランスを取るのに役立ちます。

5. MemsTech について — 信頼できる MEMS 圧力センサー パートナー

5.1 無錫で設立され、イノベーションを目指して構築

2011 年に設立され、中国の IoT イノベーションの中心地である無錫国家ハイテク地区に位置する MemsTech は、MEMS 圧力センサーの研究開発、生産、販売を専門とする企業です。無錫国家ハイテク地区は、半導体および MEMS 製造におけるアジア有数のエコシステムの 1 つとしての地位を確立しており、MemsTech に高度な製造リソース、研究パートナーシップ、大量高品質センサー生産に不可欠なサプライ チェーン インフラストラクチャへのアクセスを提供しています。

5.2 提供される製品と産業

メムズテックの 絶対圧センサー 製品ラインは、幅広い圧力範囲、出力タイプ、パッケージング オプションをカバーしており、以下の B2B 顧客にサービスを提供できるように設計されています。

• 医療 : ISO 13485 品質管理要件に準拠した呼吸器、輸液システム、診断機器用に設計されたセンサー。
• 自動車 : マニホールド圧力、燃料蒸気、およびブレーキ システムのモニタリングに関する AEC-Q100 Grade 1 認定を満たす MEMS 圧力センサー。
• 家庭用電化製品 : スマートフォン、スマート ホーム デバイス、ウェアラブル、IoT ノード向けの小型、低消費電力 MEMS センサー。

5.3 調達チームと卸売パートナーが MemsTech を選ぶ理由

• 専門的な研究開発能力 : 社内の MEMS 設計およびプロセス エンジニアリングにより、OEM および ODM 顧客向けにカスタマイズされたソリューションが可能になります。
• 科学的な生産管理 : 統計的プロセス管理 (SPC) を備えた ISO 管理の製造ラインにより、大規模な一貫した歩留まりと品質が保証されます。
• 厳格な梱包とテスト : すべてのセンサーは出荷前に完全な校正と機能テストを受けており、オプションで 100% HTOL (高温動作寿命) スクリーニングも利用できます。
• 競争力のある価格設定 : 垂直統合と量産効率により、MemsTech は信頼性を損なうことなくシステムの総 BOM コストを削減する、高性能でコスト効率の高いセンシング ソリューションを提供できます。

6. よくある質問（FAQ）

Q1: 絶対圧センサーとゲージ圧センサーの根本的な違いは何ですか?

アン 絶対圧センサー 完全な真空 (0 Pa) を基準とした圧力を測定します。ゲージ圧センサーは、高度や天候によって変化する現地の大気圧に対する圧力を測定します。その結果、 絶対圧センサー vs gauge pressure sensor 比較すると、アブソリュート センサーは場所に依存しない安定した測定を提供しますが、関心のある工学量が周囲圧力よりも高いまたは低い圧力である場合 (タイヤの空気圧やタンクの空気圧に対する相対的な圧力など)、ゲージ センサーの方が適切であることがわかります。

Q2: 絶対圧力センサーは高度計アプリケーションでどのように機能しますか?

で an 絶対圧センサー for altimeter applications 、センサーは航空機または UAV の現在の高度の大気の実際の気圧を測定します。国際標準大気 (ISA) モデル (低高度では高度が 10 m 上がるごとに圧力が約 1.2 hPa 減少します) を使用して、システムは圧力測定値を高度値に変換します。センサー内の密閉された真空基準により、この測定が客室の加圧や局地的な天候の影響を受けないことが保証され、安定した再現可能な高度信号が飛行制御システムに提供されます。

Q3: 低コストの絶対圧力センサーを Arduino で DIY 高度測定に使用できますか?

はい。あ 低コストの絶対圧力センサーArduino 互換性のある MEMS デバイス (通常は 24 ビット I²C 気圧センサー) は、静止空気で 0.5 m を超える高度分解能を達成できます。 Arduino は、I²C 経由で生の圧力データを読み取り、標高の公式 (または簡略化された ISA 近似) を適用して、高度をメートル単位で出力します。最良の結果を得るには、各セッションの前に現地の地上気圧校正を実行してください。海面での絶対気圧は天候により毎日±2〜3 hPa変化し、補正しないと±17〜25 mの高度誤差に相当します。

Q4: HVAC システム用の絶対圧力センサーを選択する際に最も重要な仕様は何ですか?

のために 絶対圧センサー for HVAC systems アプリケーションの場合、最も重要な仕様は次のとおりです: (1) 圧力範囲 - 過渡現象を含む冷媒動作圧力を完全にカバーする必要があります。 (2) メディアの互換性 - 接液材料は、R-410A、R-32、または R-134a などの冷媒と互換性がある必要があります。 (3) 総誤差帯域 (TEB) 全動作温度範囲にわたって。 (4) 出力インターフェース — 建物システム内の長いケーブル配線には、4 ～ 20 mA の電流ループが推奨されます。そして(5) 侵入保護 —湿気や洗浄剤にさらされる機器室環境向けの IP67 最低値。

Q5: 絶対圧力センサーは耐用年数にわたって精度をどのように維持しますか?

長期安定性 絶対圧センサー は、密閉された真空基準チャンバの完全性、ダイヤフラム材料のクリープ耐性、および ASIC 補償アルゴリズムの品質によって異なります。高品質のMEMSセンサーは、年間±0.1% FS以上の長期安定性を実現します。認定された精度を維持するには、センサーを定期的に再校正する必要があります (アプリケーションの規制要件に応じて、通常は 1 ～ 3 年ごと)。重要な用途 (医療、航空宇宙) では、メーカーは NIST トレーサブルな校正証明書と公開されたドリフト特性データを提供する必要があります。

参考文献

• フラデン、J. (2016)。 最新センサーのハンドブック: 物理学、設計、およびアプリケーション (第5版)。スプリンガー。 https://doi.org/10.1007/978-3-319-19303-8
• でternational Electrotechnical Commission. (2005). IEC 60770-1: 産業プロセス制御システムで使用する送信機 – パート 1: 性能評価方法 。 IEC。
• MEMS & センサー産業グループ (MSIG)。 （2023年）。 MEMSおよびセンサー市場レポート 。 https://www.semi.org/en/communities/msig
• RTCA。 （2010年）。 DO-160G: 航空機搭載機器の環境条件と試験手順 。株式会社RTCA
• ナショナル・インスツルメンツ。 （2022年）。 圧力センサーの基礎: センサーの種類と選択ガイド 。 https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• ボッシュセンサーテック。 （2023年）。 BST-BMP390-DS002: BMP390 圧力センサー データシート 。ボッシュ センサーテック GmbH。 https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• でternational Organization for Standardization. (2016). ISO 13485:2016 – 医療機器 – 品質管理システム 。 ISO。 https://www.iso.org/standard/59752.html
• AEC。 （2014年）。 AEC-Q100 Rev-H: 集積回路の故障メカニズムに基づくストレステスト資格 。オートモーティブ エレクトロニクス評議会。
