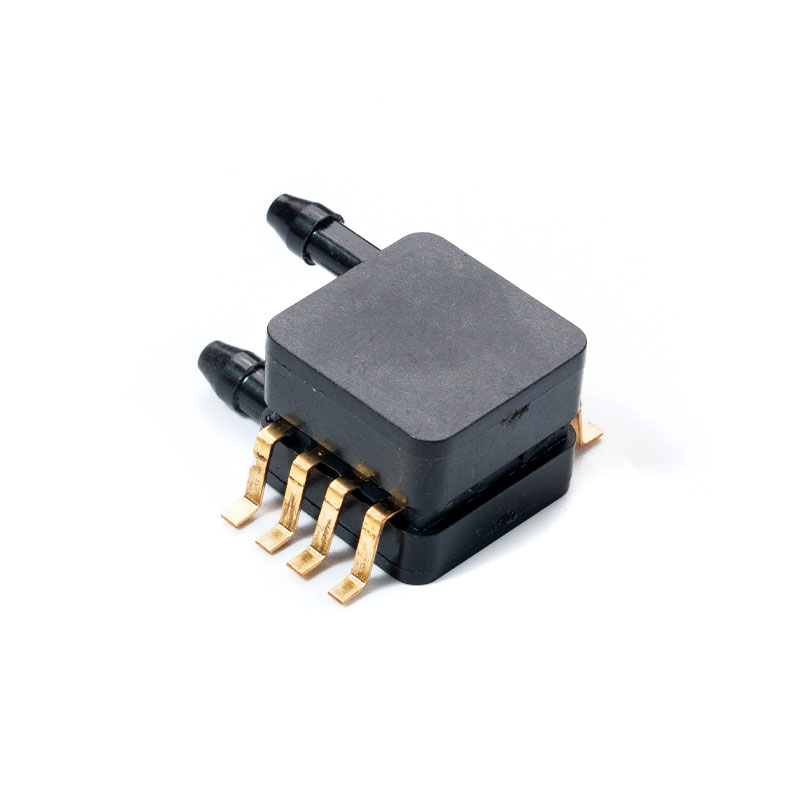

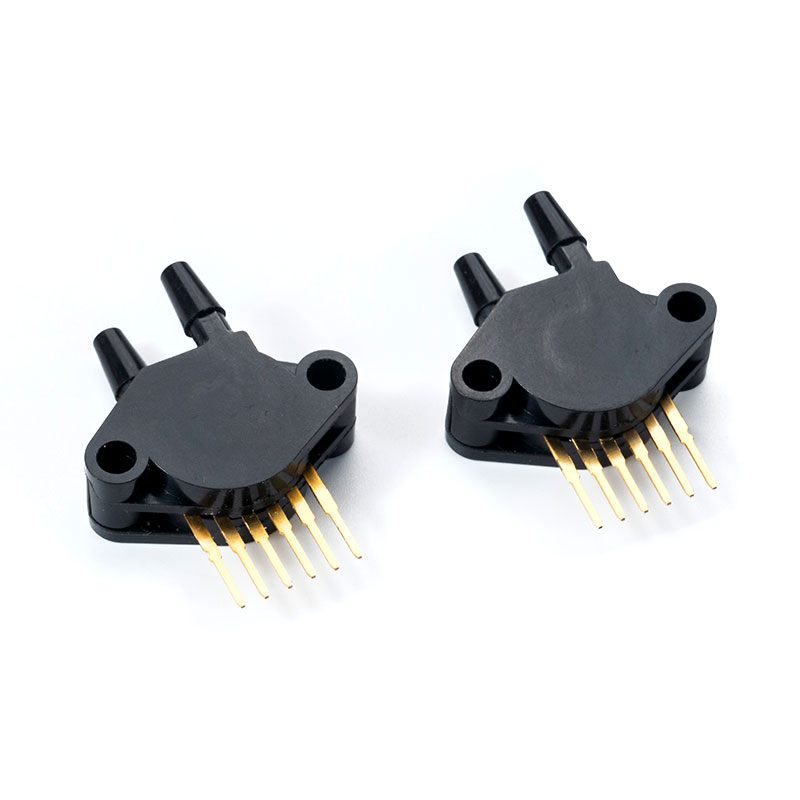

1.一般仕様
表 1. 制限パラメータ
| 特徴 | 分。 | 最大。 | 単位 |
| 電源電圧(Vsupply) | -0.3 | 6 | Vdc |
| 保管温度 | -40 | 125 | ℃ |
表 2. 圧力の種類

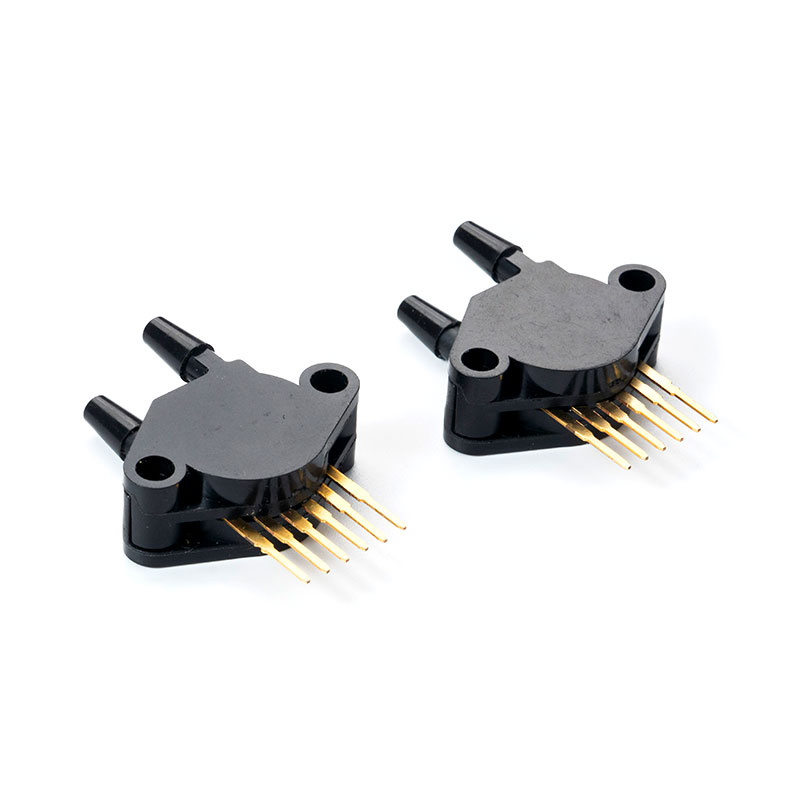

| 圧力の種類 | 説明 |
| 絶対 | 出力は、加えられた圧力と内蔵基準真空の差に比例します。 |
| ゲージ圧 | 出力は加えられた圧力と大気圧(周囲)圧力の差に比例します。 |
| 差圧 | 出力は各ポート (ポート 1 – ポート 2) に加えられる圧力の差に比例します。 |
2. アナログ出力の技術パラメータ
表 3. アナログ出力仕様
(特に指定のない限り、VS = 5.0 Vdc、TA = 25 °C。)
| 特徴 | シンボル | 分 | タイプ | マックス | 単位 |
| 圧力範囲 (1) | ポップ | 0 15 | — — | 100 115 | kPa |
| 電源電圧 (2) | VS | 4.75 | 5 | 5.25 | VDC |
| 供給電流 | IO | — | 7 | 10 | mAdc |
| 分imum pressure offset (3) 、(0~85℃) @VS=5.0V | VOFF | 0.088 | 0.2 | 0.313 | VDC |
| フルスケール出力 (4) 、差動および絶対(0 ~ 85 °C) @VS=5.0V | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| フルスケールスパン (5) 、差動および絶対(0 ~ 85 °C) @VS=5.0V | VFSS | — | 4.5 | — | VDC |
| 精度 (6) | — | — | — | ±2.5 | %VFSS |
| 感度 | 副社長 | — | 45 | — | mV/kPa |
| 応答時間 (7) | tR | — | 1 | — | ミリ秒 |
| フルスケール出力時の出力ソース電流 | IO | — | 0.1 | — | mAdc |
| ウォームアップ時間 (8) | — | — | 20 | — | ミリ秒 |
| オフセットの安定性 (9) | — | — | ±0.5 | — | %VFSS |
1. 1.0 kPa (キロパスカル) は 0.145 psi に相当します。
2. デバイスは、この指定された励起範囲内でレシオメトリックです。
3. オフセット (VOFF) は、最小定格圧力における出力電圧として定義されます。
4. フルスケール出力 (VFSO) は、最大または最大定格圧力での出力電圧として定義されます。
5. フルスケール スパン (VFSS) は、最大定格圧力での出力電圧と最小定格圧力での出力電圧の間の代数的な差として定義されます。
6. 精度 (誤差バジェット) は以下で構成されます。
直線性: 指定された圧力範囲にわたる圧力との直線関係からの出力の偏差。
温度ヒステリシス: 差圧ゼロで温度を最小または最大動作温度点に往復した後、動作温度範囲内の任意の温度での出力偏差。
圧力ヒステリシス: 25 °C でこの圧力を最小または最大定格圧力に循環させたときの、指定範囲内の任意の圧力における出力偏差。
TcSpan: 25 °C を基準とした、0 ~ 85 °C の温度範囲にわたる出力偏差。
TcOffset: 25 °C を基準とした、0 ~ 85 °C の温度範囲にわたって最小圧力が適用された場合の出力偏差。
公称値からの変動: 25 °C での VFSS のパーセントとしての、オフセットまたはフルスケール スパンの公称値からの変動。
7. 応答時間は、指定された圧力のステップ変化を受けたときに、出力の増分変化が最終値の 10% から 90% になるまでの時間として定義されます。
8. 暖機時間は圧力が安定してから規定の出力電圧になるまでの時間を指します。
9. オフセット安定性は、バイアス テストによる温度サイクルとパルス圧力を 1000 時間加えたときの製品の出力偏差です。
