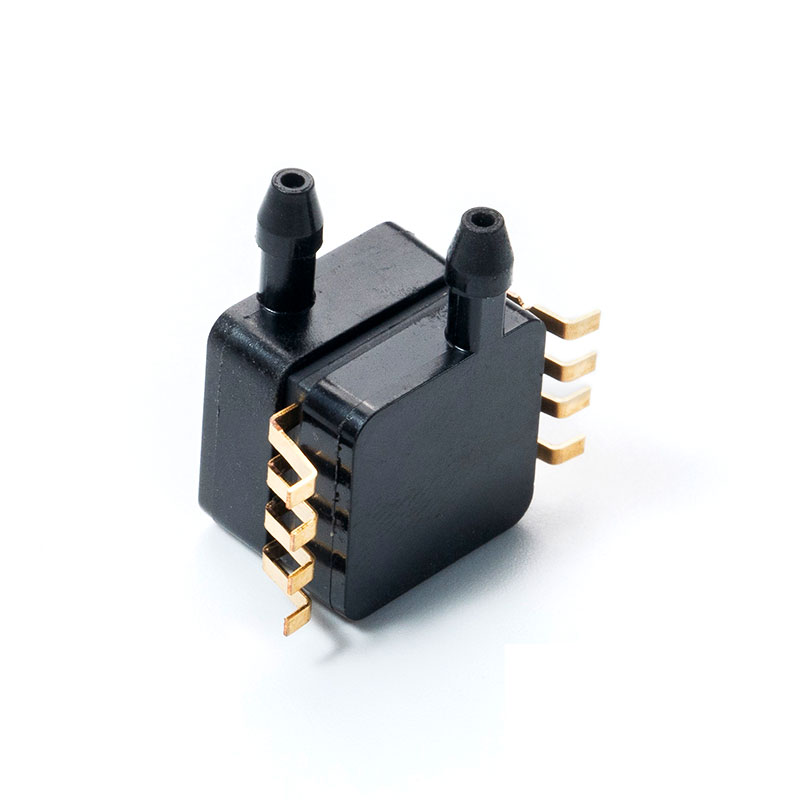

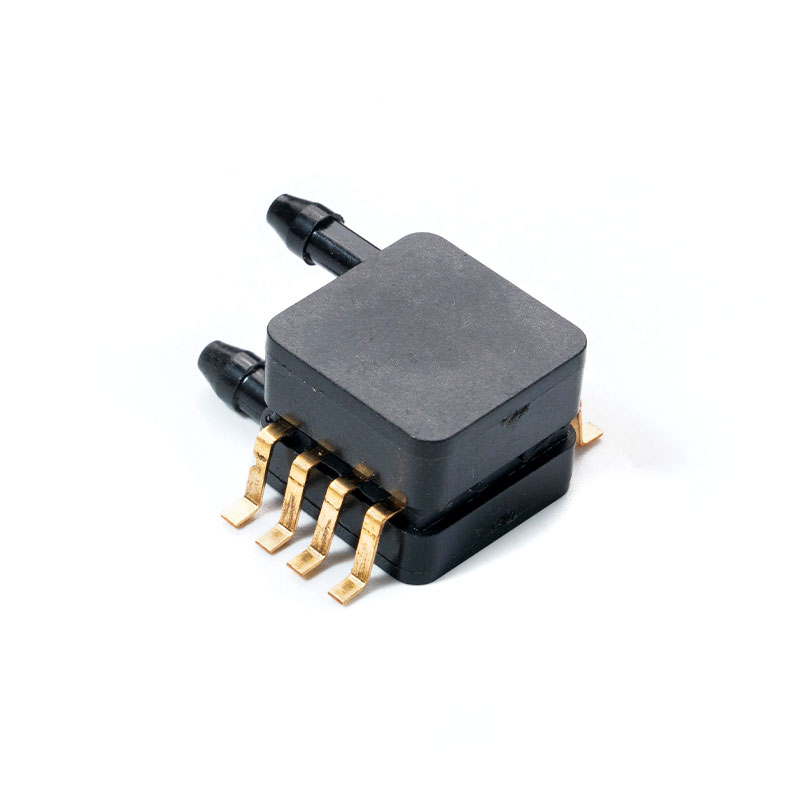

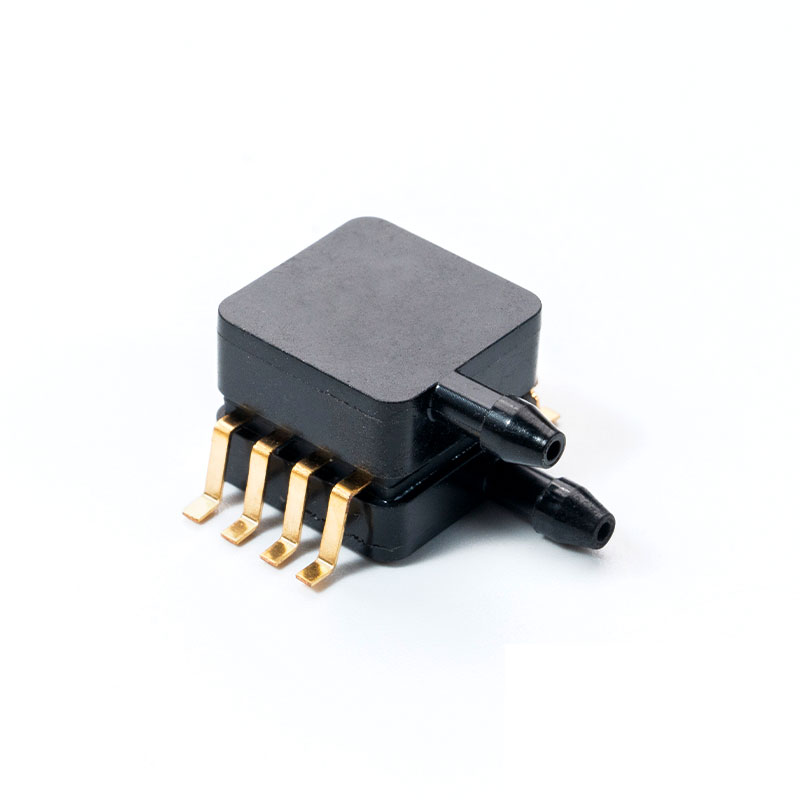

MCPV5XXX、MCPV7XXX 医療用圧力センサー

MCPV5XXXDP シリーズにはシリコン圧力センサーが内蔵されています
信号調整、温度補償、および校正

1 概要
MCPV5XXXDP ピエゾ抵抗トランスデューサは、モノリシックシリコン圧力センサーです。 MCPV5XXXDP は、幅広いアプリケーション、特にアナログ/デジタル入力を備えたマイクロコントローラーまたはマイクロプロセッサを使用するアプリケーション向けに設計されています。このトランスデューサは、高度な微細加工技術、薄膜メタライゼーション、およびバイポーラ処理を組み合わせて、加えられた圧力に比例する正確な高レベルのアナログ出力信号を提供します。

2 特徴とメリット
1. オプションの圧力範囲: -5kpa~100kpa
2. 圧力の種類
絶対圧: 内部真空基準と出力は絶対圧に比例します。
ゲージ圧：大気圧を基準に、大気圧の変化と出力を与えます。
比例
差圧: 2 つの圧力ポートでの圧力の測定が可能
3. 10 °C ～ 60 °C にわたって温度補償
4. 保存温度 -40℃～125℃
5.材質：耐久性のあるエポキシ一体型カプセル化シェル、エアバルブシェル採用、高温ナイロン
6. 出力信号: アナログ信号

3 応用分野
1. 医療: モニター、麻酔機、血液分析装置、ガスクロマトグラフィー、ガス計装、病棟気圧、腎臓透析機、ネブライザー、空気圧制御装置、呼吸器、睡眠時無呼吸装置、肺活量計、人工呼吸器
2. 産業用: 気圧測定、ドローン、測定校正器、ガスクロマトグラフィー、ガス測定器、送信機、室内空気質、ライフサイエンス、空気圧制御、気象用気球。

2 特徴とメリット
1. オプションの圧力範囲: -5kpa~100kpa
2. 圧力の種類
絶対圧: 内部真空基準、出力は絶対圧に比例します。
ゲージ圧：大気圧を基準に、大気圧の変化と出力を与えます。
比例
差圧: 2 つの圧力ポートでの圧力の測定が可能
3. 10 °C ～ 60 °C にわたって温度補償
4. 保存温度 -40℃～125℃
5.材質：耐久性のあるエポキシ一体型カプセル化シェル、エアバルブシェル採用、高温ナイロン
6. 出力信号: アナログ信号

1. 一般仕様

表 1. 制限パラメータ

特徴	分。	最大。	単位
電源電圧（Vsupply）	-0.3	6	Vdc
保管温度	-40	125	℃

表 2. 圧力の種類

圧力の種類	説明
絶対	出力は、加えられた圧力と内蔵基準真空の差に比例します。
ゲージ圧	出力は加えられた圧力と大気圧（周囲）圧力の差に比例します。
差圧	出力は各ポート (ポート 1 – ポート 2) に加えられる圧力の差に比例します。

2. アナログ出力の技術パラメータ

表 3. アナログ出力仕様

(特に指定のない限り、VS = 5.0 Vdc、TA = 25 ℃。)

特徴	サイン	分。	典型的。	最大。	単位
圧力範囲 ¹	P _OP	-5		100	kPa
電源電圧 ²	V _s	4.75	5	5.25	Vdc
供給電流	私は _ああ	—	3	10	mAdc
圧力オフセット ³ (10 °C ～ 60 °C) @ VS = 5.0 ボルト		0.155	0.2	0.245
フルスケール出力 ⁴		4.655	4.7	4.745
フルスケールスパン (VFSS)5	—	4.41	4.5-	4.59	V
精度 ⁶	—	—	2.5%	—
感度			0.45		V/kPa
使用温度範囲	tstg	-40	—	85	°C
応答時間 ⁷	t _R	—	2.5	—	ミリ秒
電源投入時間 ⁸			100		ミリ秒

1.1.0 kPa (キロパスカル) は 0.145 psi に相当します。
2. デバイスは、この指定された励起範囲内でレシオメトリックです。
3. オフセット (Voff) は、最小定格圧力における出力電圧として定義されます。
4. フルスケール出力 (VFSO) は、最大または最大定格圧力での出力電圧として定義されます。
5. フルスケールスパン (VFSS) は、最大定格圧力での出力電圧と最小定格圧力での出力電圧の間の代数的な差として定義されます。
6. 精度 (誤差バジェット) は以下で構成されます。
• 直線性: 指定された圧力範囲にわたる圧力との直線関係からの出力の偏差。
• 温度ヒステリシス: 差圧ゼロで温度を最小または最大動作温度点に往復した後、動作温度範囲内の任意の温度での出力偏差。
• 圧力ヒステリシス: 25 °C で、この圧力を最小または最大定格圧力まで循環させたときの、指定範囲内の任意の圧力での出力偏差。
• TcSpan: 25 °C を基準とした、10 °C ～ 60 °C の温度範囲にわたる出力偏差。
• TcOffset: 25 °C を基準とした、10 °C ～ 60 °C の温度範囲にわたる最小定格圧力が適用された場合の出力偏差。
• 公称値からの変動: 25 °C における VFSS のパーセントとしての、オフセットまたはフルスケールスパンの公称値からの変動。
7. 応答時間は、指定された圧力のステップ変化を受けたとき、出力の増分変化が最終値の 10% から 90% に達するまでの時間として定義されます。
8.ウォームアップタイムとは、圧力が安定してから規定の出力電圧に達するまでの時間を指します。

2. アナログ出力の技術パラメータ

表 3. アナログ出力仕様

(特に指定のない限り、VS = 5.0 Vdc、TA = 25 ℃。)

特徴	サイン	分。	典型的。	最大。	単位
圧力範囲 ¹	P _OP	-5		5	kPa
電源電圧 ²	V _s	4.75	5	5.25	Vdc
供給電流	イオ	-	3	10	mAdc
圧力オフセット ³ (10 °C ～ 60 °C) @ VS = 5.0 ボルト		0.155	0.2	0.245
フルスケール出力 ⁴		4.655	4.7	4.745
フルスケールスパン(VFSS) ⁵	-	4.41	4.5	4.59	V
精度 ⁶	-	-	2.5%	-
感度			0.45		V/kPa
使用温度範囲	tstg	-40	—	85	°C
応答時間 ⁷	t _R	—	2.5	—	ミリ秒
電源投入時間 ⁸			100		ミリ秒

1.1.0 kPa (キロパスカル) は 0.145 psi に相当します。
2. デバイスは、この指定された励起範囲内でレシオメトリックです。
3. オフセット (Voff) は、最小定格圧力における出力電圧として定義されます。
4. フルスケール出力 (VFSO) は、最大または最大定格圧力での出力電圧として定義されます。
5. フルスケールスパン (VFSS) は、最大定格圧力での出力電圧と最小定格圧力での出力電圧の間の代数的な差として定義されます。
6. 精度 (誤差バジェット) は以下で構成されます。
• 直線性: 指定された圧力範囲にわたる圧力との直線関係からの出力の偏差。
• 温度ヒステリシス: 差圧ゼロで温度を最低または最高動作温度点に往復した後、動作温度範囲内の任意の温度での出力偏差。
• 圧力ヒステリシス: 25 °C で、この圧力を最小または最大定格圧力まで循環させたときの、指定範囲内の任意の圧力での出力偏差。
• TcSpan: 25 °C を基準とした、10 °C ～ 60 °C の温度範囲にわたる出力偏差。
• TcOffset: 25 °C を基準とした、10 °C ～ 60 °C の温度範囲にわたる最小定格圧力が適用された場合の出力偏差。
• 公称値からの変動: 25 °C における VFSS のパーセントとしての、オフセットまたはフルスケールスパンの公称値からの変動。
7. 応答時間は、指定された圧力のステップ変化を受けたとき、出力の増分変化が最終値の 10% から 90% に達するまでの時間として定義されます。
8. 暖機時間は圧力が安定してから規定の出力電圧になるまでの時間を指します。
