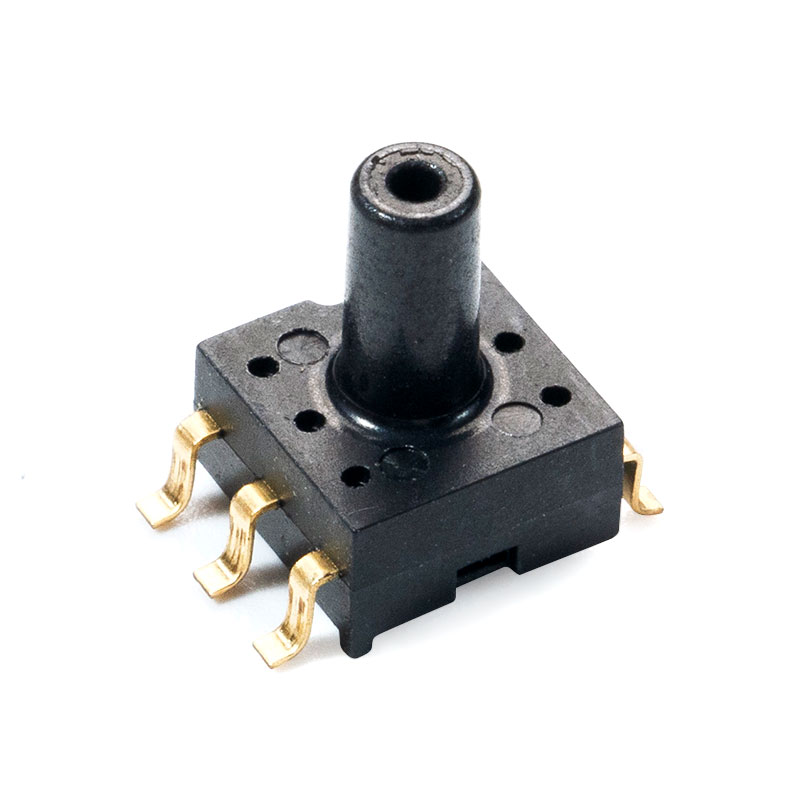

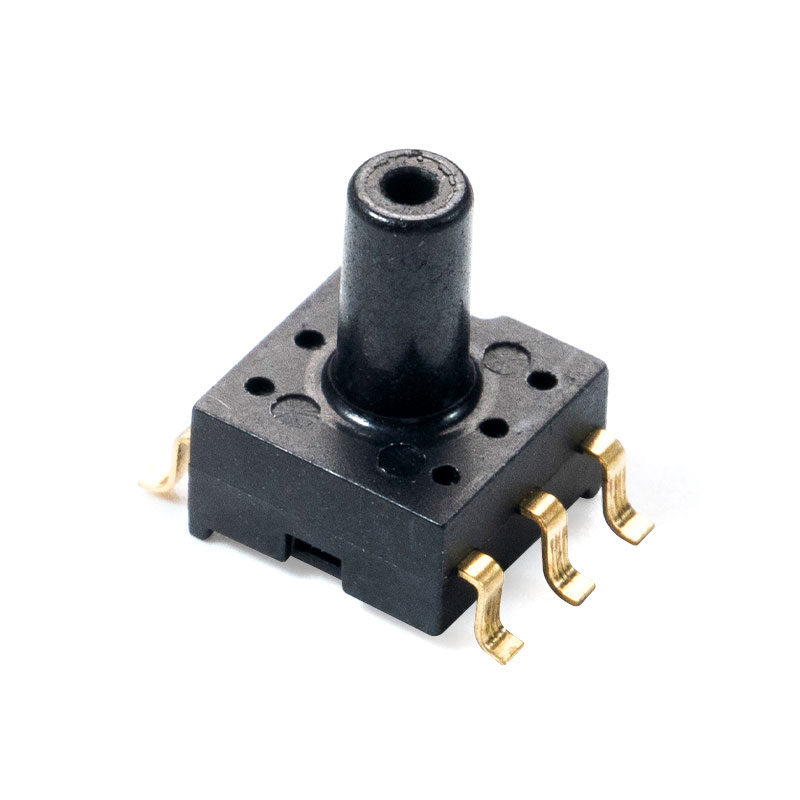

MCP-J10、MCP-J11、MCP-J12 自動車用圧力センサー

製品概要

MCP-J10 シリーズは、気圧測定用の校正済み絶対圧力センサーです。この製品は、自動車グレードの信号調整チップを使用して MEMS 出力信号を校正および補償し、10kPa ～ 1500kPa の圧力信号をアナログ出力信号 (0 ～ 5V) に変換します。製品の優れた信頼性を確保しながら、2つのチップをパッケージに統合し、パッケージサイズを大幅に縮小します。同時に、調整された製品は、温度と精度の範囲にわたって標準出力を提供します。

主な特長

0 °C ～ 85 °C で最大誤差 2.5%
マイクロプロセッサまたはマイクロコントローラベースのシステムに最適
超小型表面実装パッケージ
温度範囲 -40°C ～ 125°C
圧力範囲は10kPa～1500kPaの間でオプションです
比例/絶対アナログ電圧出力

アプリケーション

自動車用途（マニホールド圧力測定）
産業用制御
オートバイの圧力の適用
ハイブリッド新エネルギー真空パワーセンサー
CNGガス圧力検知

構造性能

感圧チップ：シリコン素材
リード線：金線
パッケージシェル：LCP素材
ピン: 金メッキ銅
正味重量: 約0.4g

製品説明

MCP-J11シリーズは校正済みの絶対圧力センサー製品です。この製品は、車載グレードの信号調整チップを使用して MEMS コア出力を校正および補償し、10kPa ～ 1500kPa の圧力信号をデジタル IIC 出力信号に変換できます。製品の優れた信頼性を確保しながら、2つのチップを統合してパッケージ化することで、パッケージサイズを大幅に縮小します。同時に、調整済みの製品は温度範囲と精度範囲内で標準出力を提供できるため、顧客がセンサーを校正する必要がなくなります。

特徴
0℃から85℃までの最大誤差は2.5%
マイクロプロセッサまたはマイクロコントローラベースのシステムに非常に適しています
超小型表面実装パッケージ
温度範囲：-40℃～125℃
10kPa～1500kPaの範囲はオプション
デジタルIIC信号出力

構造機能
感圧チップ：シリコン素材
リード線：金線
カプセル化シェル: LCP 材料
ピン: 銅金メッキ
正味重量: 約 0.4 グラム

絶対最大定格（MCP-J10）

パラメータ	シンボル	範囲	単位
アナログ電源電圧	VDD	-0.3～6.0	V
動作温度		-40～125	℃
保管温度		-50～150	℃
ジャンクション温度		150	℃
ESD感受性	HBM	4	kV

注: 絶対最大定格を超えると永久的な損傷を引き起こす可能性があり、上記の絶対最大定格で長時間動作させるとデバイスの信頼性に影響を与える可能性があります。

電気的特性（MCP-J10）

表 1. 動作特性 (特に指定のない限り、VS = 5.0 Vdc、TA = 25°C)

パラメータ	シンボル	分	タイプ	マックス	単位
供給電圧	VS	4.75	5	5.25	Vdc
消費電流	私は _ああ	—		3	mAdc
オフセット (0°C ～ 85°C) @ VS = 5.0 ボルト	V _ああff	0.44	0.5	0.56	Vdc
フルスケール出力 (0°C ～ 85°C) @ VS = 5.0V	V _FSO	4.44	4.5	4.56	Vdc
フルスケールスパン(0℃～85℃) @ VS=5.0V	V _FSS	3.88	4	4.12	Vdc

表 1 に続きます。動作特性 (特に指定のない限り、VS = 5.0 Vdc、TA = 25°C)

パラメータ	シンボル	分	タイプ	マックス	単位
精度（0℃～85℃）	—	—	—	2.5	%V _FSS
応答時間	tR	—	2.5	—	ミリ秒
ウォームアップ時間	—	—	100	—	ミリ秒
オフセットの安定性	—	—	0.25	—	%V _FSS

1. パッケージングとピン定義（MCP-J11）

説明する	いいえ。	ピンの定義	説明する
	1	N/C	空いている
	2	アウト	出力	空中に浮かせなければならない
	3	N/C	空室
	4	GND	接地
	5	VDD	電源
	6	N/C	空いている
	7	SCL	シリアルクロックライン
	8	SDA	SDA

表1.1 端子定義の関係

注:
1.J10：7&8#ピンは空中に吊るす必要があります
2.J11：2#ピンは空中に吊るす必要があります

2. 技術仕様

2. 技術仕様

パラメータ	サイン	最小値	代表的な値	最大値	単位	メモ
パワーオンリセット	VDDPOR		2.8		V
動作電流	Iavdd		2	3	ミリアンペア	作業モード
動作電流	Iavdd		200		NA	待機電流
ADCの分解能	再描画		24		ビット
出力圧力精度1、2	ACC		1%		%FS	0℃～60℃
出力圧力精度1、2	ACC		1.5%		%FS	-20℃～70℃
電源投入時間	タップ		100		ミリ秒	調整可能な
EEPROMデータ保持	トライブ	10			年	@125℃

1. 精度には非線形性、温度ヒステリシス、圧力ヒステリシスが含まれます。
2. 1000 時間の HTOL、LTOL、HTSL、THB、および PCT テストに基づく完全な寿命精度。

2.2.I ² C 電気的特性

パラメータ	サイン	最小値	最大値	単位	メモ
クロック周波数	fBsclB		1	MHz	R=1K
クロックローパルス維持時間	tBLOWB	0.52		私たち
クロックハイパルス維持時間	tBHIGHB	0.24		私たち
SDA確立時刻	tBSUDATB	0.1		私たち
SDA保持時間	tBHDDATB	0.0		私たち
各セッション開始時の集合時間	TBSタブ	0.24		私たち
始動条件維持時間	tBHDSTAB	0.24		私たち
時間を止める、時間を確立する	TBSUSTOB	0.24		私たち
2つの通信間の間隔時間	tBBUFB	0.52		私たち
