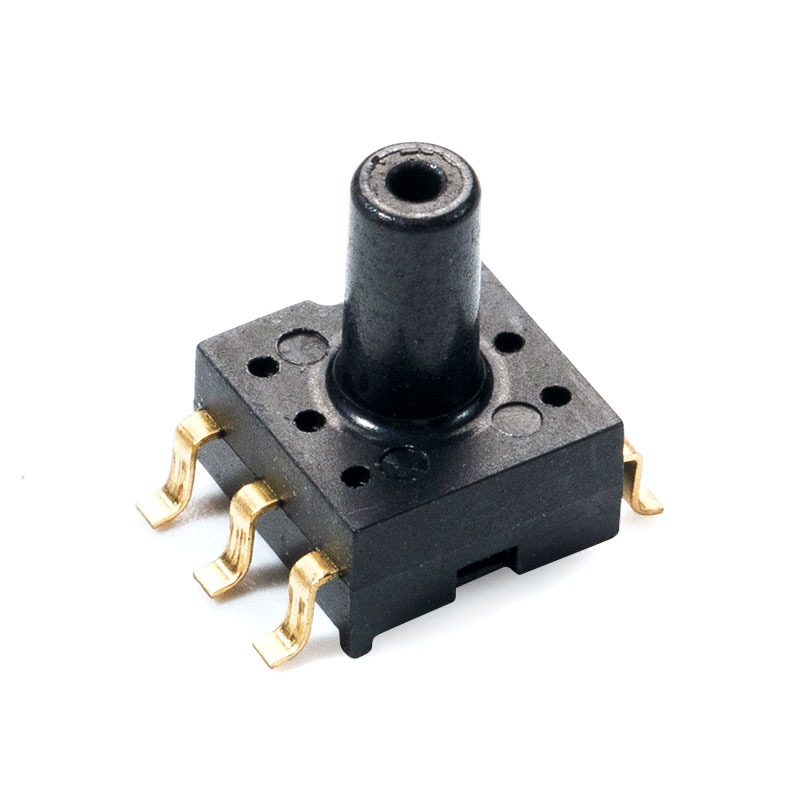

電気仕様 (MCP-H10)
| 特徴 | シンボル | 分 | タイプ | マックス | 単位 |
| 電圧@Vs=5.0V（MCP-H10-Aシリーズ） | V S | 4.75 | 5 | 5.25 | VDC |
| 電圧@Vs=3.3V（MCP-H10-Bシリーズ） | V S | 3 | 3.3 | 3.6 | VDC |
| 動作電流 | イオ | — | 3 | mADC | |
| 精度（0℃～85℃） | — | — | — | 1.5 | %V FSS |
| ADCの分解能 | レス ADC | — | 24 | — | ビット |
| DAC解像度 | レス DAC | — | 12 | — | ビット |
| 周波数 | Fsys | 1 | MHz | ||
| 応答時間 | t R | — | 2.5 | — | ミリ秒 |
| 開始時間 | — | — | 100 | — | ミリ秒 |
| ESD保護 | — | — | 2 | — | KV |

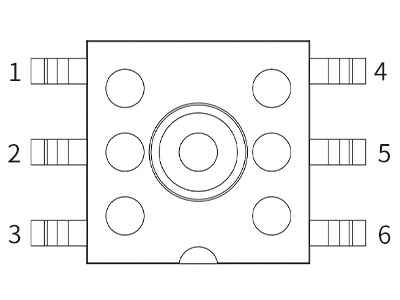

パッケージングとピン定義(MCP-H11)
| 説明する | いいえ。 | ピンの定義 | 説明する |
 | 1 | N/C | 空中にぶら下がる |
| 2 | SDA | 私は 2 Cシリアル双方向データピン | |
| 3 | SCL | 私は 2 Cシリアルクロック入力端子 | |
| 4 | VDD | 電源 | |
| 5 | GND | 根拠 | |
| 6 | N/C | 空中にぶら下がる |
絶対最大定格 (MCP-H11)
| パラメータ | サイン | 最低限の | 典型的な | 最大値 | 単位 | メモ |
| 電圧 | VDD | -0.3 | 5.8 | V | ||
| デジタルピン電圧 | ヴィオ、掘って | -0.3 | VDD0.3 | V | 25℃ | |
| 過負荷圧力 | プルーフ | 2倍 | kPaG | |||
| 破裂圧力 | プバースト | 3倍 | kPaG | |||
| ESD保護 | HBM | 4 | kV | |||
| 保管温度 | tstg | -40 | 125 | °C |
推奨される作業範囲 (MCP-H11)
| パラメータ | サイン | 最低限の | 典型的な | 最大値 | 単位 | メモ |
| 電源電圧1 | VDD | 3 | 5 | 5.5 | V | |
| 動作スパン | プランゲ | -100 | 1000 | kPa | 複数の範囲オプションが利用可能 | |
| 動作温度 | トップル | -20 | 85 | °C |
