出力パラメータ

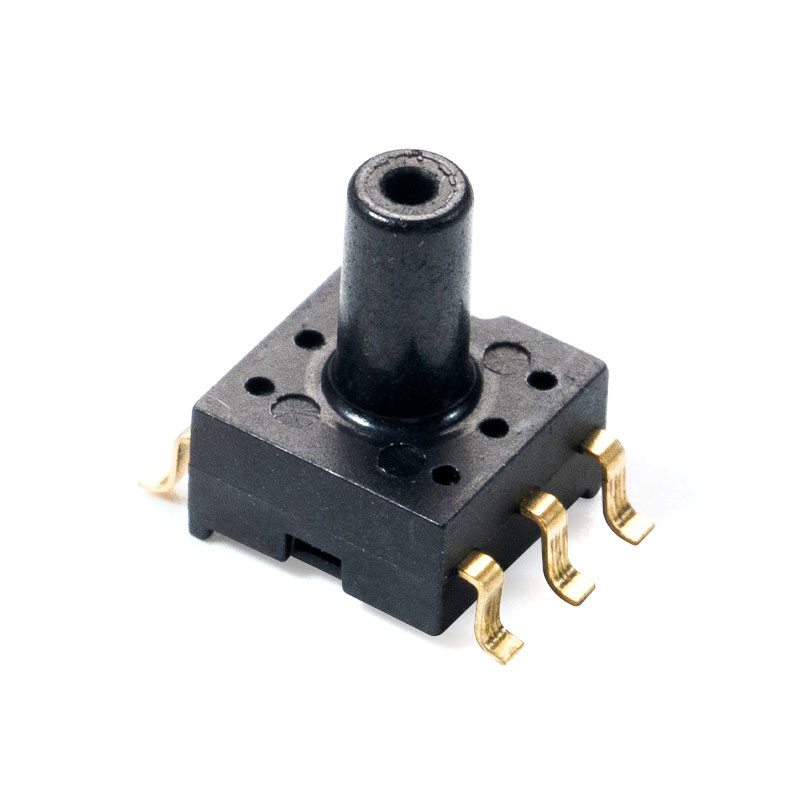

MCP-H10-Aシリーズ
| 特徴 | シンボル | 分 | タイプ | マックス | 単位 |
| 分 pressure output（0℃ to 85℃）@ VS = 5.0V | V オフ | 0.44 | 0.5 | 0.56 | VDC |
| マックス pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| フルスケール出力（0℃～85℃）@VS = 5.0V | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H10-Bシリーズ
| 特徴 | シンボル | 分 | タイプ | マックス | 単位 |
| 分 pressure output（0℃ to 85℃）@ VS =3.3V | V オフ | 0.055 | 0.1 | 0.145 | VDC |
| マックス pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| フルスケール出力（0℃～85℃）@VS = 3.3V | V FSS | 2.91 | 3 | 3.09 | VDC |
機能の説明
概要
MCP-H10 シリーズ圧力センサーは、圧力検出素子として MEMS ピエゾ抵抗圧力チップを使用し、環境圧力に比例した生の信号を出力します。内蔵 24 ビット ADC を備えたコンディショニング チップは、高感度素子を駆動し、その元の信号を増幅し、温度と線形性を補償し、加えられた圧力に線形に関連するアナログ電圧出力信号を出力します。
伝達関数
 |  |

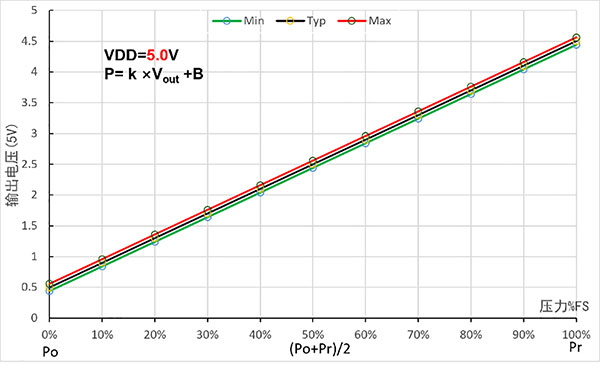

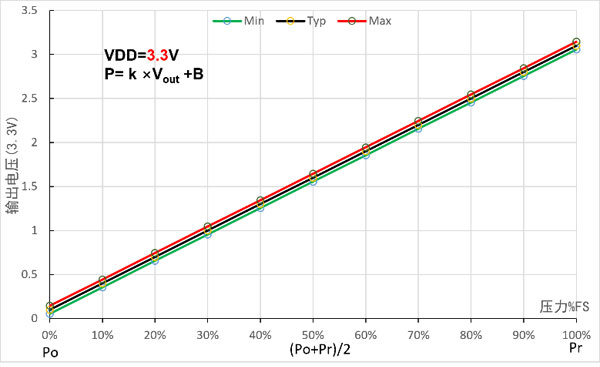

図 3.1 アナログ出力伝達関数
P= k × Vout B
注: Vout はアナログ出力電圧 (単位: V) です。 P は圧力値 (kPa) です。 k. B は、次の表に示すように、線形係数とオフセットを表します。
表 3.1 アナログ出力伝達関数パラメータ
| 製品型式（5.0V） | レンジ(kPa) | 出力電圧(V) | 係数とオフセット | |||
| ポ | 広報 | ○ L | ○ H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0.625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| 広報oduct model（3.3V） | レンジ(kPa) | 出力電圧(V) | 係数とオフセット | |||
| ポ | 広報 | ○L | ○H | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0.083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
